Насосы Grundfos делят на типы по назначению:
- подача воды из скважин и колодцев,
- повышение давления,
- отвод стоков и дренаж,
- циркуляция теплоносителя,
- промышленные процессы и дозирование реагентов.
Внутри каждого типа выпускают несколько серий, которые различаются конструкцией, материалами, диапазоном подачи и напора. Серию обозначают буквами, модель - буквами и цифрами.

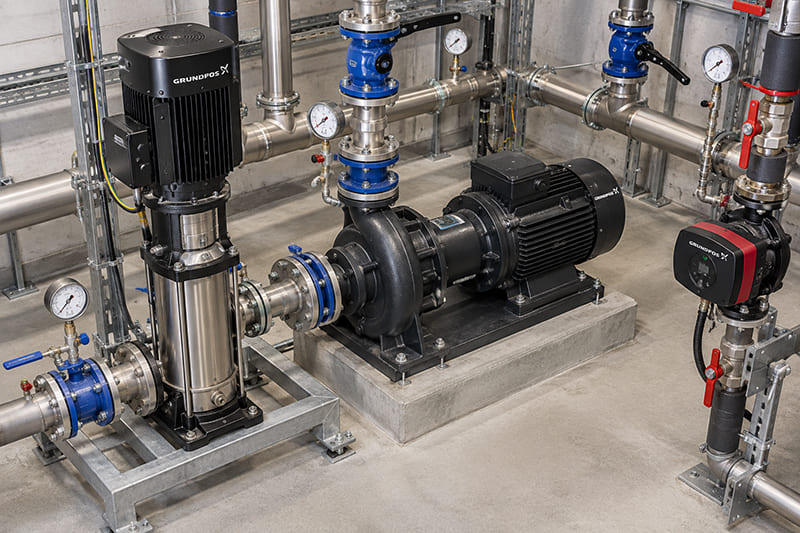

Насосы Grundfos: какие бывают типы и для каких задач
Тип насоса определяют по задаче: что перекачивают, откуда и куда, с какой подачей и напором. Задачи и типы насосов:
Водоснабжение - скважинные и колодезные насосы, насосные станции, установки повышения давления.
Отвод стоков - дренажные и канализационные насосы, канализационные установки.
Отопление, охлаждение, горячее водоснабжение - циркуляционные и ин-лайн насосы.
Промышленность и крупные инженерные системы - многоступенчатые, консольные и полупогружные насосы.
Водоподготовка - дозировочные насосы.
Виды насосов Grundfos внутри одного типа - это серии. Буква E в названии серии (CRE, CME, NBE, NKE, TPE, SQE) обозначает исполнение с электронным регулированием частоты вращения: насос меняет скорость под текущий расход и поддерживает заданное давление.
Маркировка насосов Grundfos: как читать обозначение серии
Обозначение насоса состоит из названия серии, цифр и буквенного кода исполнения. Название указывает на тип:
- CR - вертикальный многоступенчатый насос,
- NB - консольно-моноблочный,
- SP - скважинный.
Цифры связаны с подачей, числом рабочих колес или диаметром патрубка, код - с материалами и торцевым уплотнением. Порядок чтения у каждой серии свой, поэтому примеры собраны в статье о том, как расшифровать маркировку насоса Grundfos.
Номер продукта из восьми цифр, например 96515553, однозначно определяет исполнение насоса.
Скважинные и колодезные насосы: SP, SQE, SB

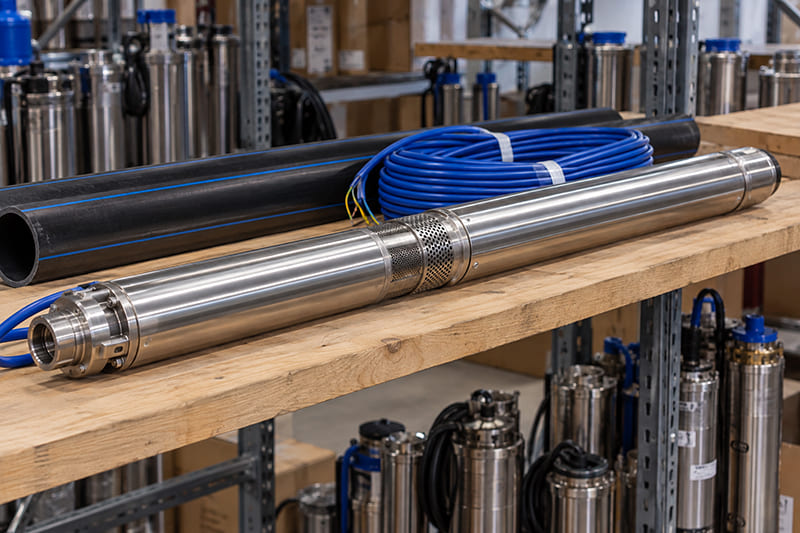

Скважинные насосы опускают в обсадную трубу ниже уровня воды. SP - многоступенчатые погружные насосы для водоснабжения и орошения; по данным производителя, их проточную часть изготавливают из нержавеющей стали. SQE - насосы с электронным регулированием частоты вращения для водоснабжения частного дома: они поддерживают постоянное давление при изменении разбора воды. BM - бустерные модули для повышения давления в трубопроводе.
Колодезные насосы SB и SBA рассчитаны на колодцы, резервуары и емкости для дождевой воды; SBA выпускают и в виде автоматических колодезных установок. Параметры скважины и расчет подачи разобраны в статье о том, как подобрать скважинный насос.
Насосные станции и установки повышения давления: SCALA2, JP, Hydro
Насосная станция объединяет насос, реле или датчик давления, гидроаккумулятор или электронный блок управления и автоматически поддерживает давление воды в водопроводе. JP - самовсасывающие поверхностные насосы для станций с гидроаккумулятором. SCALA2 - компактная станция со встроенным регулированием частоты вращения, которая поддерживает постоянное давление при открытии и закрытии кранов.
Для зданий и производств применяют установки повышения давления: Hydro - несколько насосов на общей раме со шкафом управления, CMB и CMBE - компактные установки на базе горизонтального насоса CM (по данным производителя). Установки Hydro выпускают и для систем пожаротушения. Цикл работы описан в статье о том, как работает насосная станция.
Канализационные установки: сололифт Sololift2 и Multilift
Канализационная установка собирает стоки от сантехнических приборов в бак и откачивает их в канализацию. Ее ставят, когда прибор расположен ниже канализационного выпуска или далеко от стояка. Модели Sololift2 WC-1, SWC-3, CWC-3, C-3 и D-2 различаются набором подключаемой сантехники и мощностью двигателя: от 0,28 кВт у D-2 до 0,64 кВт у C-3. Multilift, MD и DUOLIFT рассчитаны на большие объемы стоков из подвалов зданий и от групп санузлов. Устройство и ограничения описаны в статье о том, как работает установка Sololift2.
Дренажные насосы: Unilift, KP, DP, EF
Дренажные насосы откачивают воду из приямков, подвалов, колодцев и котлованов. Серия Unilift включает погружные насосы KP для чистой и слабозагрязненной воды и AP для загрязненной воды со взвесью (по данным производителя). DP и EF применяют для загрязненной дренажной воды в зданиях, DWK - для водоотлива на строительных площадках. Исполнения AUTOadapt включаются по уровню жидкости без отдельного поплавкового выключателя (по данным производителя). Критерии выбора разбирает статья о том, как подобрать дренажный насос.
Фекальные и канализационные насосы: SL, SE, SEG
Канализационные насосы перекачивают бытовые и производственные стоки с волокнами и твердыми включениями. SL и SE применяют в насосных станциях зданий и сетях водоотведения, S1–S3 - на крупных станциях. SEG - насосы с измельчителем: режущий механизм измельчает включения, и стоки подают по напорному трубопроводу малого диаметра. Критерии подбора собраны в статье о том, как выбрать фекальный насос.
Циркуляционные и ин-лайн насосы: MAGNA3, TP, TPE

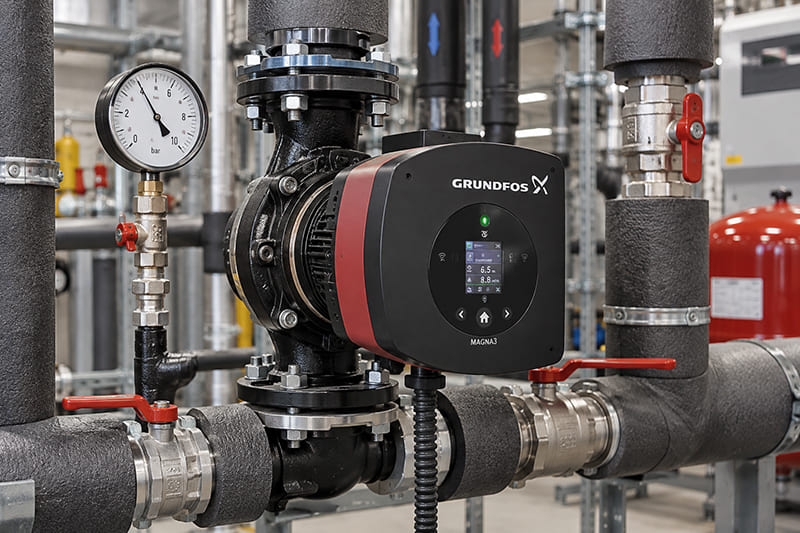

Циркуляционный насос обеспечивает движение теплоносителя в замкнутом контуре отопления, охлаждения или горячего водоснабжения. MAGNA3 - циркуляционные насосы с мокрым ротором и электронным регулированием частоты вращения для систем зданий (по данным производителя). TP - одноступенчатые ин-лайн насосы с патрубками на одной оси, TPD - сдвоенное исполнение с двумя насосными частями в одном корпусе, TPE - исполнение с регулированием частоты вращения. Расчет подачи и напора приведен в статье о том, как подобрать циркуляционный насос.
Многоступенчатые насосы: вертикальные CR и горизонтальные CM

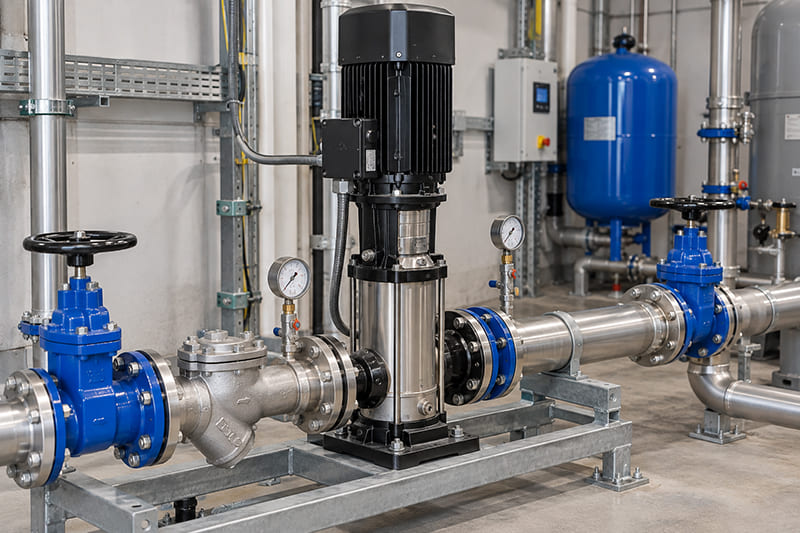

Многоступенчатый насос создает высокий напор за счет нескольких рабочих колес на одном валу. CR - вертикальные многоступенчатые насосы для водоснабжения, повышения давления, подпитки котлов и технологических линий; CRI и CRN - исполнения из нержавеющей стали CRI имеет проточную часть из нержавеющей стали EN 1.4301 (AISI 304), CRN - из нержавеющей стали EN 1.4401 (AISI 316), CRE - с регулированием частоты вращения. CM - горизонтальные многоступенчатые насосы для компактных систем. Полупогружные MTR, MTH и MTA устанавливают на крышку емкости, например для подачи смазочно-охлаждающей жидкости в станках. Устройство описано в статье о том, как работает многоступенчатый насос.
Консольные насосы NB и NK
Консольные насосы - одноступенчатые центробежные насосы с горизонтальным валом для чистых и слабозагрязненных жидкостей. В NK и NKG насосная часть и двигатель стоят на общей раме и соединены муфтой, в консольно-моноблочных NB и NBG рабочее колесо закреплено на валу, жестко связанном с валом двигателя. Первое число в обозначении - диаметр напорного патрубка, второе - номинальный диаметр рабочего колеса. Отличия исполнений разобраны в статье о том, что такое консольный насос.
Дозировочные насосы DDA, DDC, DME
Дозировочный насос подает реагент малыми точными порциями в водоподготовке, бассейнах и технологических линиях. DDA, DDC и DDE - цифровые мембранные дозировочные насосы; в обозначении DDA 7.5-16 указаны максимальная производительность 7,5 л/ч и максимальное давление 16 бар. DME предназначены для больших объемов дозирования; DMX относятся к механическим мембранным дозировочным насосам, а DSS - к дозировочным установкам на базе насосов, Oxiperm - установки для обработки воды диоксидом хлора (по данным производителя).
Как подобрать насос в каталоге Grundfos: тип, серия, модель
Подбор идет от задачи к модели в четыре шага:
Задача: водоснабжение, повышение давления, стоки, дренаж, циркуляция, дозирование.
Тип насоса: по источнику воды, месту установки и перекачиваемой жидкости.
Серия: по диапазону подачи и напора, материалам, способу управления.
Модель: по рабочей точке - подаче в м³/ч и напору в метрах с учетом потерь в трубопроводе.
Таблица. типы насосов Grundfos по задачам
Задача | Тип насоса | Серии |
|---|---|---|
Вода из скважины | Скважинный | SP, SQE |
Вода из колодца или емкости | Колодезный | SB, SBA |
Давление в водопроводе | Насосная станция, установка повышения давления | JP, SCALA2, Hydro, CMB |
Стоки от сантехприборов | Канализационная установка | Sololift2, Multilift |
Дренажная вода | Дренажный | Unilift, DP, EF, DWK |
Сточные воды | Канализационный | SL, SE, SEG |
Отопление и охлаждение | Циркуляционный, ин-лайн | MAGNA3, TP, TPE |
Высокий напор | Многоступенчатый | CR, CM |
Водоснабжение и промышленность | Консольный | NB, NK |
Реагенты | Дозировочный | DDA, DDC, DME |
Бытовой водопровод и технологическая линия требуют разных серий даже при одинаковой подаче: отличаются режим эксплуатации, температура жидкости и условия монтажа. В разделе все насосы Grundfos в каталоге модели сгруппированы по тем же типам и сериям.
Частые вопросы о насосах Grundfos
Какие типы насосов Grundfos применяют в частном доме?
Для водоснабжения - скважинные SQE и SP, колодезные SB и SBA, станции JP и SCALA2. Для отопления - циркуляционные насосы, для отвода стоков из санузла ниже уровня канализации - установки Sololift2.
Что означает буква E в названии серии?
E обозначает исполнение с электронным регулированием частоты вращения. Насос меняет скорость под текущий расход и поддерживает заданное давление.
Как подобрать замену установленному насосу Grundfos?
Замену ищут по номеру продукта из восьми цифр на фирменной табличке. Если табличка не читается, модель определяют по обозначению, присоединительным размерам, подаче и напору.
