Маркировка насосов Grundfos состоит из названия серии, цифр гидравлических параметров и буквенного кода исполнения. Название серии указывает на тип насоса, цифры - на подачу, напор, число рабочих колес или диаметр патрубка, код - на материалы, присоединение и торцевое уплотнение. Порядок позиций у каждой серии свой, поэтому одну и ту же цифру в CR и NB читают по-разному. Ниже - правила расшифровки на примерах; какие бывают типы и серии насосов Grundfos, описано отдельно.
Маркировка насосов Grundfos: из чего состоит обозначение
Полное обозначение насоса включает четыре части:
Название серии - буквы, которые указывают на тип и конструкцию: CR, NB, SP, SQE.
Гидравлические параметры - цифры через дефис или дробь: номинальная подача, число рабочих колес, диаметр патрубка и рабочего колеса.
Код исполнения - буквы после гидравлической части: версия насоса, присоединение, материалы, резиновые детали, торцевое уплотнение.
Номер продукта - восемь цифр, по которым определяют конкретное исполнение.
Первые три части описывают насос, номер продукта - конкретную позицию в номенклатуре производителя. Насосы одной серии с одинаковой гидравликой, но с разными уплотнениями имеют разные коды исполнения и номера продукта.
Название серии: что означают буквы CR, CM, NB, NK, TP, SP, SQE, SB
Буквы в начале обозначения указывают на серию, серия - на тип и конструкцию насоса.
Таблица. серии насосов Grundfos и их тип
Серия |
Тип насоса |
|---|---|
CR, CRI, CRN | Вертикальный многоступенчатый |
CM | Горизонтальный многоступенчатый |
NB, NBG | Консольно-моноблочный |
NK, NKG | Консольный с двигателем на общей раме |
TP, TPD | Одноступенчатый ин-лайн, TPD - сдвоенный |
MAGNA3 | Циркуляционный с мокрым ротором |
SP | Многоступенчатый погружной скважинный |
SQE | Скважинный с электронным регулированием |
SB, SBA | Колодезный погружной |
MTR, MTH, MTA | Полупогружной многоступенчатый |
Дополнительные буквы внутри названия серии обозначают исполнение корпуса: CRI и CRN - исполнения насосов серии CR из нержавеющей стали CRI имеет исполнение из нержавеющей стали EN 1.4301 (AISI 304), CRN - из нержавеющей стали EN 1.4401 (AISI 316). TPD - сдвоенный вариант насоса TP с двумя насосными частями в одном корпусе.
Цифры в обозначении: подача, напор, число рабочих колес, диаметр патрубка
Цифры описывают гидравлику насоса, и их смысл зависит от серии.

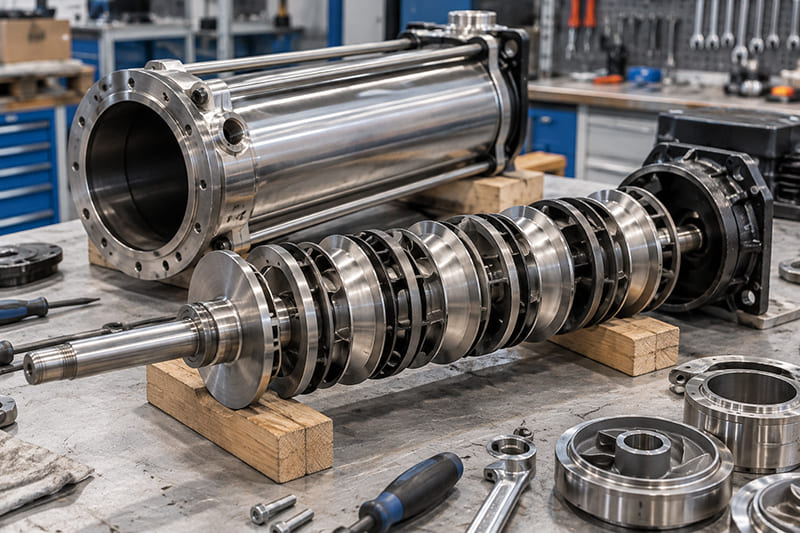

Многоступенчатые насосы CR и CM: первое число - номинальная подача, второе - число рабочих колес. В обозначении CR 64-4 число 64 - номинальная подача в м³/ч, 4 - число рабочих колес, или ступеней. CM10-3 читается так же: 10 м³/ч, три рабочих колеса. В CR1S-6 часть 1S - типоразмер с малой номинальной подачей 1S обозначает типоразмер CR с номинальной подачей 1 м³/ч, 6 - число рабочих колес. Чем больше колес, тем выше максимальный напор при той же подаче.
Консольные насосы NB и NK: три числа описывают размеры. В обозначении NB 32-200/219 число 32 - условный диаметр напорного патрубка DN, 200 - номинальный диаметр рабочего колеса в миллиметрах, 219 - фактический диаметр рабочего колеса после обточки под рабочую точку.
Дозировочные насосы DDA: числа - производительность и давление. DDA 7.5-16 - насос с максимальной производительностью 7,5 л/ч и максимальным давлением 16 бар.
Скважинные насосы: по данным производителя, в обозначении SP3A-15 часть 3A связана с номинальной подачей, 15 - с числом ступеней, а в SQE 5-55 первое число связано с подачей, второе - с напором в обозначении SP 3A-15 число 3A относится к типоразмеру SP 3A, а 15 обозначает число ступеней; для SQE 5-55 первое число связано с типоразмером по подаче, второе - с напором.
Циркуляционные насосы: по данным производителя, в обозначении обычно указывают диаметр присоединения, максимальный напор в дециметрах и монтажную длину корпуса насоса в миллиметрах в обозначении MAGNA3 указывают тип серии, вариант одинарной или сдвоенной насосной части, условный диаметр DN, максимальный напор в дм, тип присоединения, материал корпуса и монтажную длину.
Буква E: насосы с электронным регулированием частоты вращения
Буква E в названии серии - CRE, CME, NBE, NKE, TPE, SQE - обозначает исполнение с электронным регулированием частоты вращения. Двигатель такого насоса работает через преобразователь частоты, поэтому насос меняет скорость и поддерживает заданное давление или перепад давления при переменном расходе. Гидравлическая часть при этом совпадает с базовой серией: CRE 64-4 и CR 64-4 имеют одинаковую подачу и число рабочих колес.
Для циркуляционных насосов отопления электронное регулирование встроено в серию: MAGNA3 работает с регулированием частоты вращения без буквы E в названии.
Код исполнения: материалы, присоединение, резиновые детали, торцевое уплотнение
После гидравлической части идет буквенный код исполнения. У насосов CR он состоит из нескольких групп, разделенных дефисами. Пример - CR64-4 A-F-A-V-HQQV:
A - версия насоса, базовое исполнение.
F - присоединение к трубопроводу, фланец по DIN.
A - материалы проточной части, базовое исполнение.
V - резиновые детали насоса из фторкаучука.

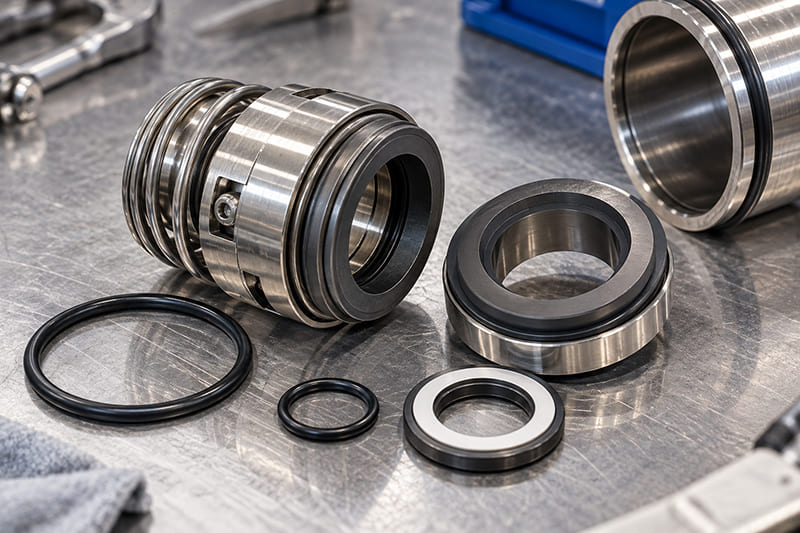

HQQV - торцевое уплотнение: тип уплотнения, материал вращающегося и неподвижного колец (карбид кремния) и материал эластомеров (фторкаучук).
Резиновые детали и эластомеры торцевого уплотнения подбирают под жидкость и температуру: в коде E обозначает этилен-пропиленовый каучук, V - фторкаучук. В CR1S-6 A-FGJ-A-E-HQQE резиновые детали и эластомеры уплотнения - из этилен-пропиленового каучука. У серий CM и NB последовательность кода исполнения отличается от CR, поэтому ее расшифровывают по обозначению конкретной серии.
Как расшифровать маркировку насоса Grundfos на примерах серий
Расшифровка обозначения насосов Grundfos идет в одном порядке для всех серий: серия по буквам, гидравлические параметры, затем код исполнения.
Таблица. расшифровка обозначений насосов Grundfos
Обозначение | Гидравлические параметры | Код исполнения |
|---|---|---|
CR64-4 A-F-A-V-HQQV | подача 64 м³/ч, 4 рабочих колеса | фланец DIN, резиновые детали из фторкаучука |
CM10-3 A-R-A-E-AQQE | подача 10 м³/ч, 3 рабочих колеса | резиновые детали из этилен-пропиленового каучука |
NB 32-200/219 AF2ABQQE | патрубок DN32, колесо 200 мм номинально, 219 мм фактически | |
DDA 7.5-16 AR-PV/T/C-F-31I001FG | до 7,5 л/ч, до 16 бар |
Та же логика применяется к установкам: в обозначении Hydro MX-V 1/1 CR125-2-1 указана серия насосов CR, на базе которой собрана установка. Обозначения, собранные по сериям, приведены в разделе насосы Grundfos всех серий.

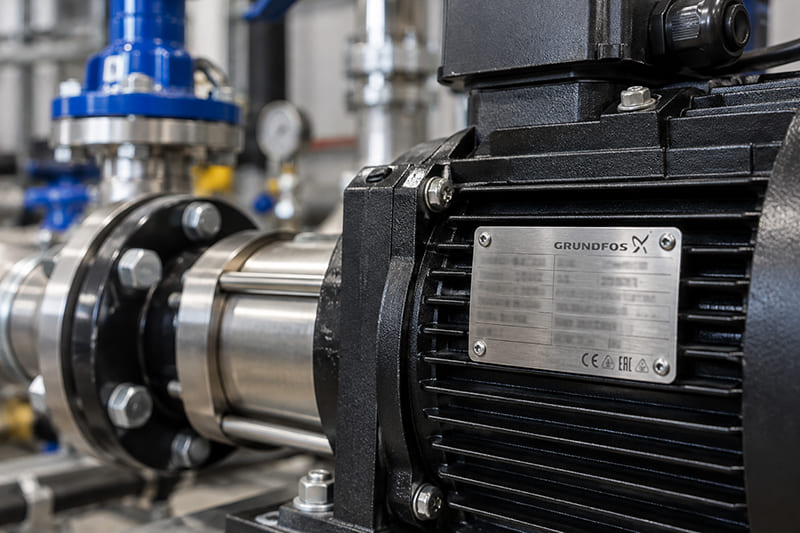

Номер продукта и фирменная табличка насоса
Номер продукта - восемь цифр, например 96515553 или 97722138. Он указан на фирменной табличке и в документации и однозначно определяет исполнение: серию, гидравлику, материалы, уплотнение, двигатель. При подборе замены номер продукта точнее обозначения: насосы с похожими обозначениями могут отличаться двигателем или напряжением питания.
Кроме обозначения и номера продукта на фирменной табличке, как правило, указывают номинальную подачу и напор, мощность и напряжение двигателя, частоту тока и данные изготовления точный набор данных зависит от серии и исполнения; на табличке указываются идентификационные и электрические параметры, а у соответствующих моделей также номинальные рабочие характеристики.
Как проверить подлинность насоса Grundfos
Подлинность проверяют по совпадению данных на табличке, в документах и в обозначении модели. Признаки оригинального насоса:
Номер продукта и обозначение на табличке совпадают с документацией.
В комплекте есть паспорт изделия и инструкция на русском языке.
Табличка закреплена на корпусе заводским способом, данные на ней читаются полностью.
Частые вопросы о маркировке насосов Grundfos
Как узнать модель насоса Grundfos, если обозначение стерлось?
Модель определяют по номеру продукта из восьми цифр, если он сохранился на табличке или в документации. Без номера модель подбирают по серии, присоединительным размерам, числу ступеней и параметрам двигателя.
Чем отличается расшифровка насосов Grundfos CR и NB?
В CR цифры обозначают номинальную подачу и число рабочих колес, например CR 64-4. В NB числа обозначают диаметр напорного патрубка и диаметры рабочего колеса, например NB 32-200/219.
Что означают буквы HQQE в конце обозначения?
Это код торцевого уплотнения: тип уплотнения, материалы вращающегося и неподвижного колец и материал эластомеров. Последняя буква E обозначает эластомеры из этилен-пропиленового каучука, V - из фторкаучука.
Совпадает ли гидравлика насосов CR и CRE одного типоразмера?
Да, буква E обозначает исполнение с электронным регулированием частоты вращения, гидравлическая часть при этом та же. CRE 64-4 и CR 64-4 имеют одинаковую номинальную подачу и число рабочих колес.
