Введение:
Шиберный узел работает непосредственно с бетонной смесью и постоянно испытывает абразивную нагрузку. При увеличении износа меняется контакт между шибером и сопряженными деталями, из-за чего может ухудшаться герметичность и стабильность подачи.
Для S-шибера важно состояние не только самого шибера. В работу узла входят шиберные и изнашиваемые плиты, кольца, опоры и другие элементы. Если менять только одну деталь при значительной выработке остальных, новый компонент будет работать в уже изношенном узле.
Поэтому при обслуживании S-шибера необходимо оценивать состояние всего сопряжения.

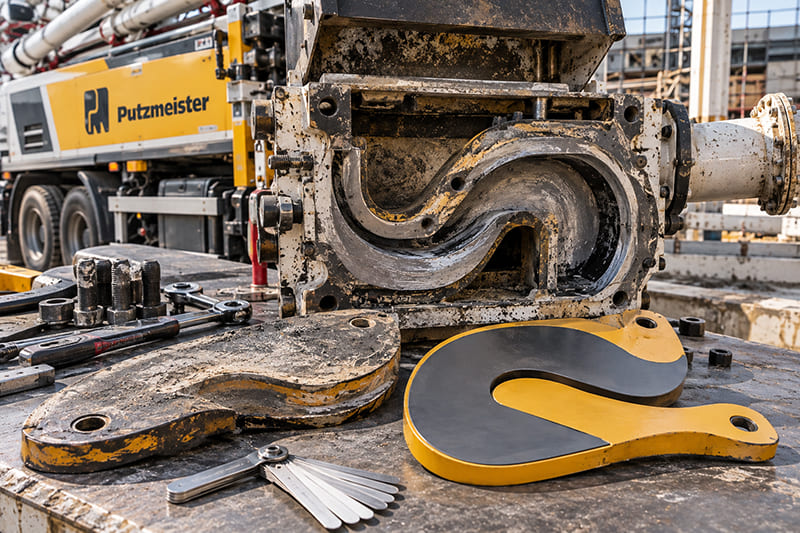

1. Как работает узел S-шибера
S-шибер переключает поток бетонной смеси от одного бетоноподающего цилиндра к бетоноводу. При работе насосного механизма положение шибера меняется, обеспечивая последовательную подачу смеси.
На рабочих поверхностях возникает постоянное трение и воздействие абразивных частиц. Поэтому изнашиваются как элементы самого шибера, так и контактирующие с ним плиты и кольца.
Одним из важных параметров является зазор между сопряженными деталями. По мере износа он увеличивается. Если конструкция и регулировка узла позволяют компенсировать выработку, зазор корректируют. При значительном износе одной регулировки уже недостаточно.
2. Что изнашивается в шиберном узле
В зависимости от конструкции бетононасоса и исполнения шибера проверяют несколько основных элементов.
S-шибер непосредственно работает с бетонной смесью и воспринимает нагрузку при переключении потока.
Шиберные плиты формируют рабочую поверхность сопряжения с шибером. Их выработка влияет на герметичность узла.
Очковая плита является одной из ключевых изнашиваемых деталей в соответствующих конструкциях. При ее выработке изменяется контакт с рабочим элементом шибера.
Кольца обеспечивают необходимое сопряжение и также подвергаются воздействию бетонной смеси.
Опоры и элементы крепления обеспечивают правильное положение узла. Их состояние важно проверять при обслуживании, поскольку люфт или повреждение опоры может влиять на работу шибера.
3. Регулировка зазора: когда она помогает
Регулировка шибера позволяет компенсировать определенную выработку сопряженных деталей. Ее задача заключается в восстановлении необходимого положения рабочих элементов без немедленной замены всего узла.
Однако регулировка не восстанавливает изношенную поверхность. Если шиберная или очковая плита имеет значительную выработку, трещины или другие повреждения, уменьшение зазора не решает проблему.
Поэтому регулировку выполняют после оценки состояния рабочих деталей. Если поверхности еще позволяют продолжать эксплуатацию, корректировка зазора может продлить ресурс узла. Если износ достиг критического уровня, требуется замена соответствующего элемента.
Когда ремонт оправдан, а когда нужна замена
Состояние узла | Что делать |
|---|---|
Небольшая выработка рабочих поверхностей | Проверить возможность регулировки |
Увеличенный рабочий зазор | Выполнить регулировку, если конструкция позволяет |
Износ шиберной плиты | Оценить остаточный ресурс и при необходимости заменить |
Значительная выработка очковой плиты | Замена детали |
Повреждение рабочего элемента шибера | Замена или ремонт в зависимости от конструкции |
Люфт или повреждение опоры | Проверить и заменить изношенные элементы |
Одновременный износ нескольких деталей | Рассмотреть комплектную замену узла |
Главный критерий здесь не только состояние одной детали, а возможность восстановить нормальное сопряжение всех рабочих элементов.
Если после регулировки зазор остается большим или рабочие поверхности уже имеют значительную выработку, дальнейшая эксплуатация приводит к ускоренному износу и потере герметичности.
5. Совместимость PUTZMEISTER, CIFA, SCHWING и SERMAC
Шиберы и плиты нельзя подбирать только по общему названию «шибер бетононасоса». У разных производителей и моделей отличаются размеры, посадочные места, конструкция и сопряжение деталей.
Поэтому для S-шибера PUTZMEISTER необходимо указывать модель бетононасоса и, по возможности, каталожный номер детали. Аналогичный принцип действует при подборе запчастей для CIFA, SCHWING и SERMAC.
Даже если две детали визуально похожи и имеют одинаковое назначение, это не означает их взаимозаменяемость.
При подборе S-шибера 90 PUTZMEISTER дополнительно проверяют размер узла и соответствующие рабочие элементы. Если одновременно меняются плита, кольца или другие детали, их совместимость необходимо проверять в составе одного комплекта.
Почему шибер лучше менять комплектом при большом износе
Ситуация, когда новый шибер устанавливают на сильно изношенную плиту, может привести к быстрому появлению нового зазора. Аналогично новая плита не устранит проблемы, если сам рабочий элемент шибера имеет значительную выработку.
Поэтому при большом пробеге узла рационально оценивать комплект:
S-шибер;
шиберная плита;
очковая плита;
изнашиваемые кольца;
опоры;
уплотнения;
элементы крепления.
Комплектная замена позволяет восстановить правильное сопряжение рабочих поверхностей. При небольшом износе, наоборот, менять все детали одновременно нет необходимости: достаточно заменить действительно выработанные компоненты и выполнить предусмотренную конструкцией регулировку.
Цена S-шибера и что проверить перед заказом
Стоимость шибера для бетононасоса зависит от модели, исполнения и производителя. Для корректного расчета сначала необходимо определить, какая именно деталь требуется: сам S-шибер, шиберная плита, очковая плита или комплект.
Для заказа желательно предоставить:
марку и модель бетононасоса;
модель насосного узла;
каталожный номер детали;
размеры, если номер неизвестен;
фотографию установленной детали.
Это особенно важно, когда требуется купить S-шибер PUTZMEISTER или подобрать деталь для автобетононасоса. По одной фотографии без размеров иногда невозможно точно определить исполнение.
S-шибер для бетононасоса
В Анкамикс можно купить S-шибер и запчасти для бетононасосов PUTZMEISTER, включая шиберные плиты, очковые плиты, кольца и другие детали шиберного узла. При подборе можно сразу проверить совместимость сопутствующих элементов и сформировать комплект под конкретную модель бетононасоса.
