Введение:
Бетононасос PUTZMEISTER работает с абразивной бетонной смесью, поэтому основные узлы подачи постепенно изнашиваются даже при штатной эксплуатации. В первую очередь нагрузка приходится на цилиндро-поршневую группу, шиберный узел и бетоновод. Состояние этих деталей напрямую влияет на производительность насоса, давление в системе и стабильность подачи бетонной смеси.
При этом износ одного элемента редко существует отдельно от остальных. Например, выработка гильзы ускоряет износ поршня и манжеты, а увеличенный зазор в шиберном узле приводит к потере герметичности и снижению эффективности подачи. Поэтому при подборе запчастей для бетононасоса PUTZMEISTER важно учитывать не только вышедшую из строя деталь, но и состояние сопряженных элементов.

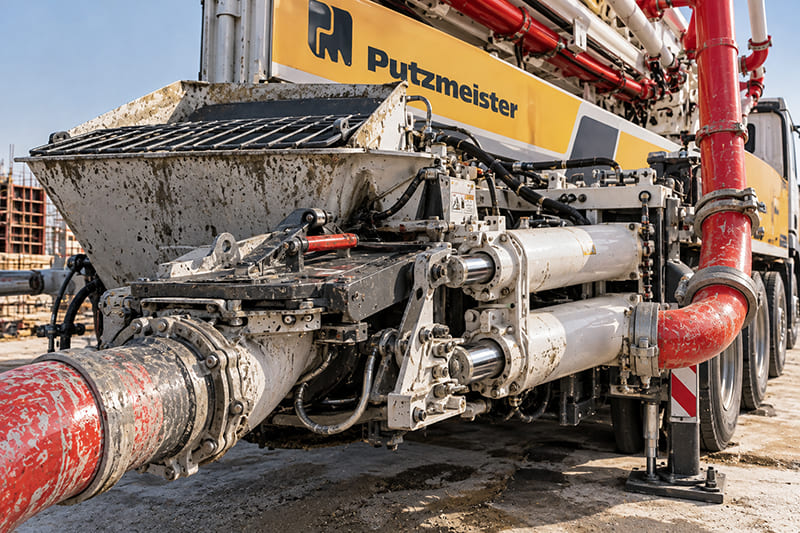

1. Карта основных узлов PUTZMEISTER
Конструкция бетононасоса включает несколько групп деталей, каждая из которых отвечает за свой участок работы.
Цилиндро-поршневая группа обеспечивает перемещение бетонной смеси из бункера в бетоновод. К ней относятся бетоноподающие поршни, гильзы, манжеты и сопутствующие элементы. Именно здесь постоянно происходит контакт с бетонной смесью, поэтому рабочие поверхности подвергаются абразивному износу.
Шиберный узел переключает поток бетонной смеси между цилиндрами и выходом в бетоновод. В зависимости от конструкции бетононасоса используются S-шиберы и другие исполнения. Вместе с самим шибером работают изнашиваемые и шиберные плиты, кольца, опоры и другие детали.
Бетоновод принимает смесь от насосного узла и транспортирует ее к месту укладки. В состав линии входят трубы, колена, хомуты, фланцы и уплотнения. На участках изменения направления потока износ обычно выше, поэтому колена и соединительные элементы требуют регулярного контроля.
2. Поршень 230 и манжета 280: основные расходные детали ЦПГ
Поршень бетононасоса работает внутри гильзы и перемещает бетонную смесь за счет возвратно-поступательного движения. Между поршнем и рабочей поверхностью гильзы находится уплотняющий элемент, поэтому состояние поршня, манжеты и гильзы необходимо рассматривать как единую систему.
Для PUTZMEISTER востребованы поршни, в том числе поршень PUTZMEISTER 230, а также соответствующие манжеты. При выборе важно учитывать не только размер детали, но и совместимость с конкретной моделью бетононасоса.
Основной признак износа поршня и манжеты связан с ухудшением герметичности ЦПГ. Могут появляться падение производительности, нестабильная работа насоса, ускоренный износ сопряженных поверхностей и необходимость более частого обслуживания.
Если заменить только манжету при значительной выработке гильзы, новая деталь будет работать в уже изношенной геометрии. Обратная ситуация также возможна: установка нового поршня в гильзу с существенной выработкой не решает проблему полностью.
Поэтому при замене поршня PUTZMEISTER 230 необходимо проверить состояние гильзы и манжеты. В зависимости от результата меняют отдельную деталь или комплект ЦПГ.
Совместимость запчастей: M-серия, BSF, P715/P718 и S-серия
У PUTZMEISTER используется большое количество моделей бетононасосов, поэтому запчасти нельзя подбирать только по названию производителя.
Для M-серии необходимо учитывать конкретную модель машины и исполнение узла. То же относится к автобетононасосам BSF, а также к стационарным решениям P715 и P718.
При подборе запчастей для PUTZMEISTER важно сопоставлять:
модель бетононасоса;
тип и исполнение насосного узла;
размеры устанавливаемой детали;
каталожный номер, если он известен;
конструкцию сопряженных элементов.
Особенно это важно для деталей ЦПГ и шиберного узла. Внешне похожие детали могут отличаться размерами, конструкцией посадочного места или условиями совместной работы.
Для бетоновода дополнительно учитывают диаметр линии, тип соединения и геометрию элемента. При замене колена, трубы или фланца необходимо проверить соответствие всей линии, а не только одной детали.
4. Хиты по PUTZMEISTER из практики поставок
В перечне наиболее востребованных запчастей для бетононасосов PUTZMEISTER находятся детали, которые непосредственно контактируют с бетонной смесью или обеспечивают ее прохождение по системе.
К ним относятся поршни и элементы ЦПГ, шиберные плиты, изнашиваемые кольца, S-шиберы, трубы и колена бетоновода. Отдельную группу составляют соединительные детали: хомуты, фланцы и уплотнения.
Для владельца техники важно не только найти отдельную запчасть PUTZMEISTER, но и получить совместимый комплект. Например, при замене поршня имеет смысл одновременно проверить манжету и рабочую поверхность гильзы. При обслуживании шиберного узла проверяют состояние плиты и сопряженных деталей.
Такой подход позволяет не менять детали по одной без учета общего состояния узла и снижает риск повторного ремонта после установки новой запчасти.
5. Оригинальные запчасти и аналоги PUTZMEISTER
При выборе между оригинальной деталью и аналогом основным критерием должна быть совместимость с конкретным узлом и условиями работы бетононасоса.
Для деталей, которые работают непосредственно с бетонной смесью, особенно важны геометрия, материал и износостойкость. Это относится к поршням, манжетам, гильзам, шиберам, плитам и элементам бетоновода.
Экономия на одной детали не всегда дает экономию на эксплуатации. Если компонент имеет недостаточный ресурс или не обеспечивает правильное сопряжение с соседними деталями, его замена может потребоваться раньше, а вместе с ней возникнут дополнительные расходы на простой техники и повторные работы.
Поэтому при покупке запчастей PUTZMEISTER стоит сравнивать не только цену позиции, но и ее соответствие конкретной модели, каталожному номеру и условиям эксплуатации.
Что входит в комплект для планового ТО
Для планового обслуживания автобетононасоса заранее подготавливают детали, которые имеют ограниченный ресурс или находятся в зоне постоянного износа.
В зависимости от состояния оборудования в комплект могут входить:
поршень;
манжета;
гильза;
изнашиваемые кольца;
шиберная плита;
элементы шиберного узла;
уплотнения;
трубы и колена бетоновода;
хомуты и фланцы.
Конкретный состав комплекта зависит от модели PUTZMEISTER, наработки и состояния оборудования. Для техники, которая регулярно работает на объекте, заранее подобранные расходные детали позволяют сократить простой при техническом обслуживании.
Если запчасть подбирается впервые, желательно предоставить модель бетононасоса и каталожный номер детали. При наличии фотографии старого элемента дополнительно можно сопоставить конструкцию и размеры.
Запчасти для PUTZMEISTER
В Анкамикс можно подобрать запчасти для бетононасосов PUTZMEISTER по модели техники и конкретному узлу. В ассортименте представлены детали ЦПГ, шиберного узла, бетоновода и другие комплектующие. Для подбора достаточно указать модель бетононасоса и нужную деталь.
