Однопоточные ротационные соединения

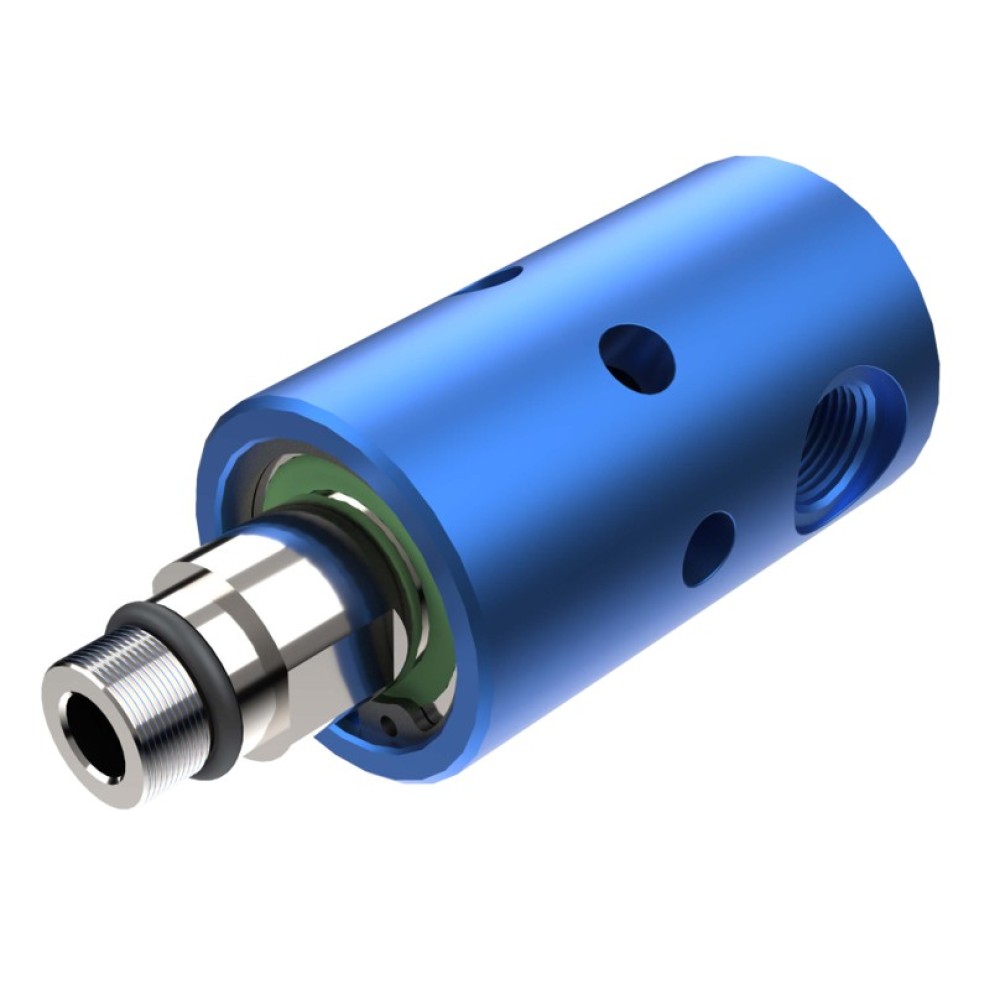

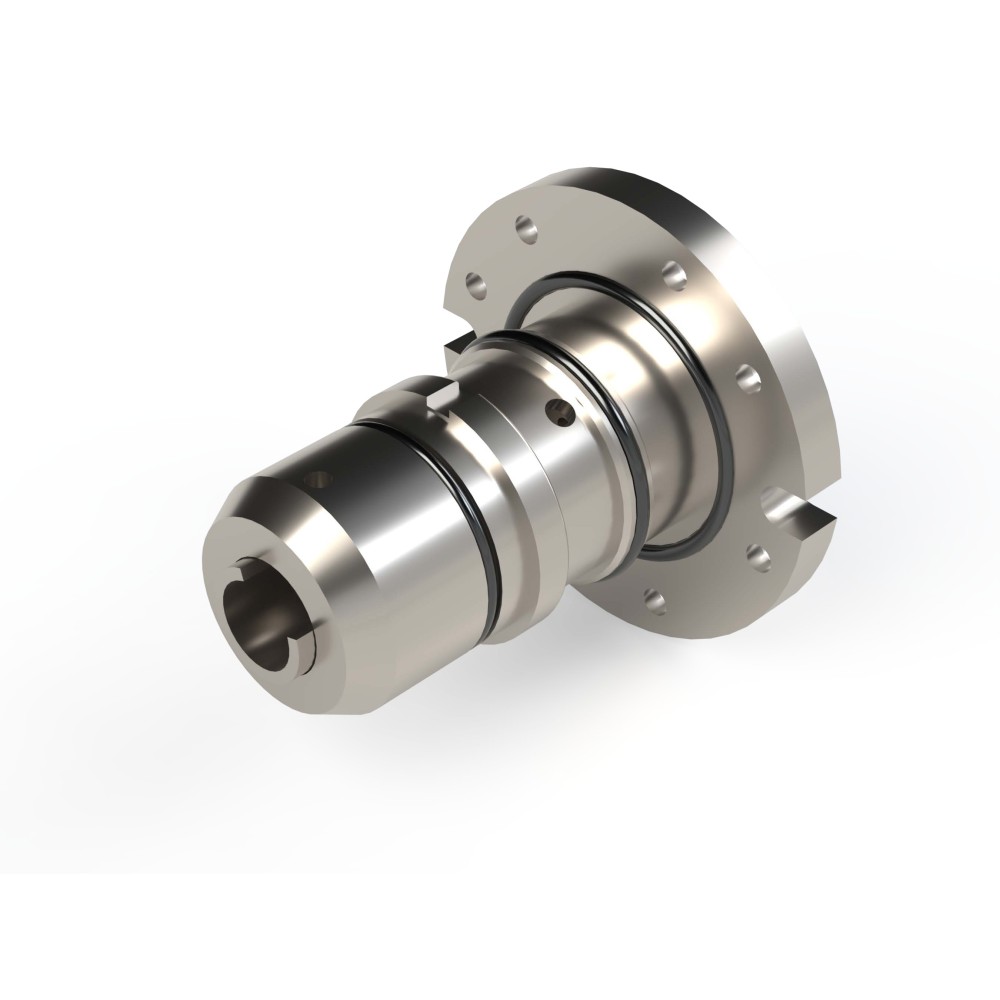

Однопоточные ротационные соединения передают рабочую среду через один канал между неподвижной магистралью и вращающимся узлом. Такое исполнение применяют, когда подача и возврат подключены к противоположным сторонам цилиндра либо возврат через это соединение не требуется. В англоязычной документации Rototech для такого исполнения используется обозначение single flow.

Когда выбирают однопоточное исполнение

Однопоточное соединение применяют в следующих случаях:

• через соединение проходит один поток рабочей среды;
• подача и возврат циркуляционного контура подключены к противоположным сторонам цилиндра или барабана;
• требуется заменить установленное однопоточное соединение с сохранением схемы подключения.

Если подача и возврат должны подключаться с одной стороны через одно соединение, предназначен раздел «Двухпоточные ротационные соединения». Общие сведения о назначении и выборе оборудования приведены в разделе «Ротационные соединения».

Как подобрать однопоточное ротационное соединение

Совпадения номинального размера резьбы недостаточно. При замене необходимо сопоставить рабочие параметры, присоединительные и монтажные размеры конкретной модели.

Рабочая среда и исполнение

Схему потока и допустимую рабочую среду учитывают одновременно. Для подбора по среде используйте соответствующий раздел:

• ротационные соединения для воды;
• ротационные соединения для СОЖ;
• ротационные соединения для воздуха;
• ротационные соединения для масла;
• ротационные соединения для пара.

Допустимые давление, температура, частота вращения, типы присоединений и монтажные размеры зависят от конкретной серии и модели. Серии производителя собраны в разделе «Ротационные соединения Rototech».

Что передать для подбора или замены

Для предварительного подбора отправьте в Ankamix:

• фотографии установленного соединения и мест подключения;
• обозначения и маркировку на корпусе, если они сохранились и читаются;
• производителя, серию и артикул установленного соединения, если они известны;
• чертёж или измеренные монтажные размеры;
• тип, размер и направление резьбы ротора, если оно предусмотрено;
• данные подключения корпуса;
• рабочую среду, давление, температуру и частоту вращения;
• схему узла с расположением подачи и возврата.

Если артикул неизвестен, эти данные используют для предварительного подбора серии или аналога. Совместимость определяют по рабочим параметрам, присоединительным и монтажным размерам.

Рекомендации по монтажу

При установке ротационного соединения:

• сначала присоединяют гибкие шланги, затем устанавливают соединение на оборудование;
• не допускают эксцентричного монтажа;
• проверяют, что шланги сохраняют необходимую гибкость при рабочем давлении и температуре;
• не подключают ротационное соединение жёстко непосредственно к подающему или обратному трубопроводу.

После монтажа проверяют плавность вращения. При ненормальном вращении соединение снимают и устанавливают повторно.
