      Ротационные соединения для масла – страница 14

      Цена
      ₽
      ₽
      Исполнение
      Рабочая среда
      Максимальная частота вращения, об/мин
      Максимальное давление, бар
      Максимальная температура, °C
      Серия Rototech
      Каталог
      Показать больше

      Ротационные соединения для масла применяются для передачи рабочей среды между неподвижной магистралью и вращающимся узлом оборудования. При подборе сначала необходимо определить тип масляной системы: соединения для горячего масла и для гидравлического масла работают в разных температурных и нагрузочных режимах и относятся к разным сериям.

      Горячее и гидравлическое масло: в чём разница при подборе

      Для контура горячего масла одним из основных параметров становится допустимая температура. Для гидравлической системы, напротив, может быть критично высокое давление. Поэтому обозначения «ротационное соединение для масла» недостаточно для выбора конкретной модели.

      Параметр Что необходимо определить
      Тип масла Горячее масло, гидравлическое масло или другая рабочая среда.
      Давление Рабочее и максимальное давление системы.
      Температура Рабочую и максимальную температуру масла.
      Частота вращения Рабочую и максимальную частоту вращения.
      Размер ротора Размер вращающегося присоединения по документации оборудования.
      Присоединение Тип и размер резьбы или фланцевого присоединения.
      Схема потока Однопоточное или двухпоточное исполнение.

      Ротационные соединения Rototech для масла

      Для горячего масла предназначены семейства 3000HO и 4000HO. Для гидравлического масла предназначены серии 5000, 5000N, 6000, 7000 и 7000TE. Серия 5000Y предназначена для гидравлического масла и воды.

      Серия Макс. частота вращения Макс. давление Макс. температура Размер ротора Тип присоединения
      3000HO-T1 750–3500 об/мин 6,5 бар 160 °C 1/4″ DN08–4″ DN100 BSPP, BSPT, NPT, FL, Metric
      3000HO-T2 750–3500 об/мин 6,5 бар 160 °C 1/4″ DN08–4″ DN100 BSPP, BSPT, NPT, FL, Metric
      4000HO-T1 400 об/мин 7 бар 280 °C 1/4″ DN15–2″ DN50 BSPP, BSPT, NPT, FL, Metric
      4000HO-T2 400 об/мин 7 бар 280 °C 1/2″ DN15–2″ DN50 BSPP, BSPT, NPT, FL, Metric
      5000 100 об/мин 200 бар 90 °C 1/8″ DN06–1 1/2″ DN40 BSPP, BSPT, NPT, FL, Metric
      5000N 1500 об/мин 400 бар 90 °C 1/8″ DN06–1 1/2″ DN40 BSPP, BSPT, NPT, FL, Metric
      5000Y 20 об/мин 450 бар 120 °C 1/4″ DN08–1 1/2″ DN40 BSPP, BSPT, NPT

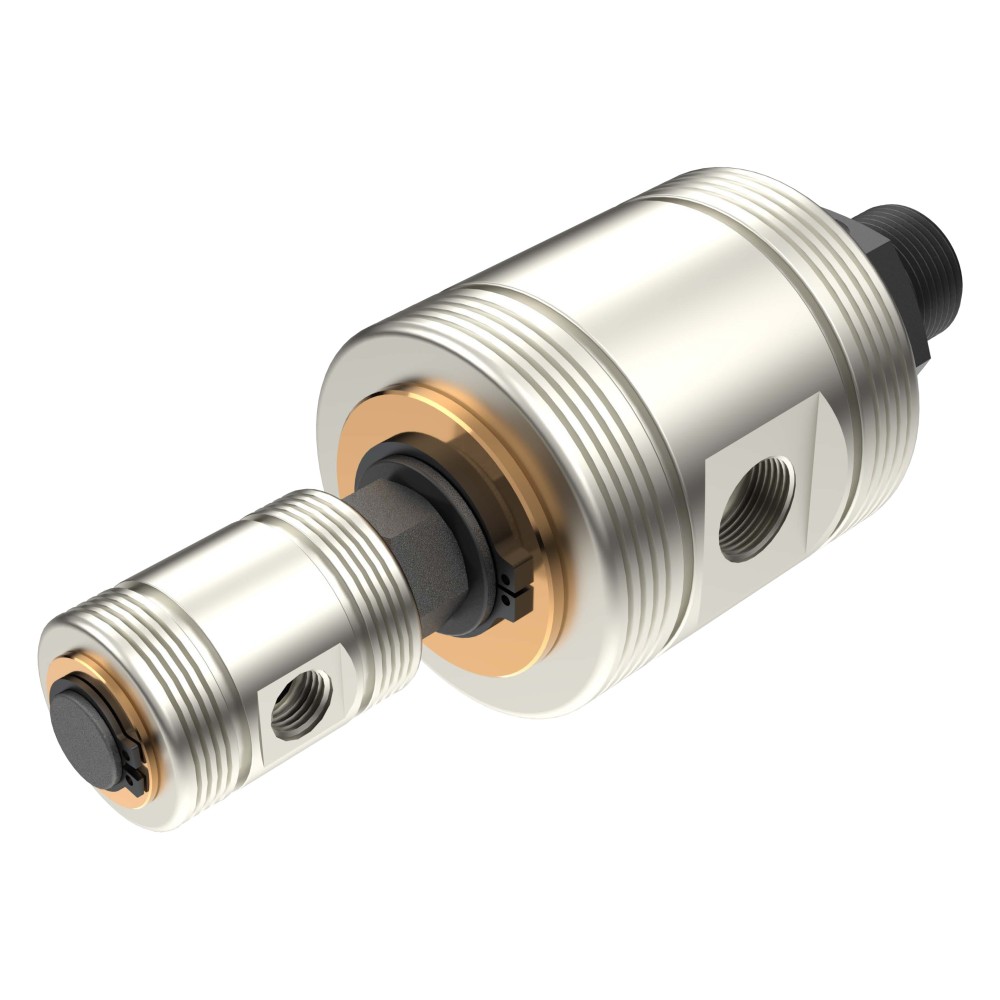

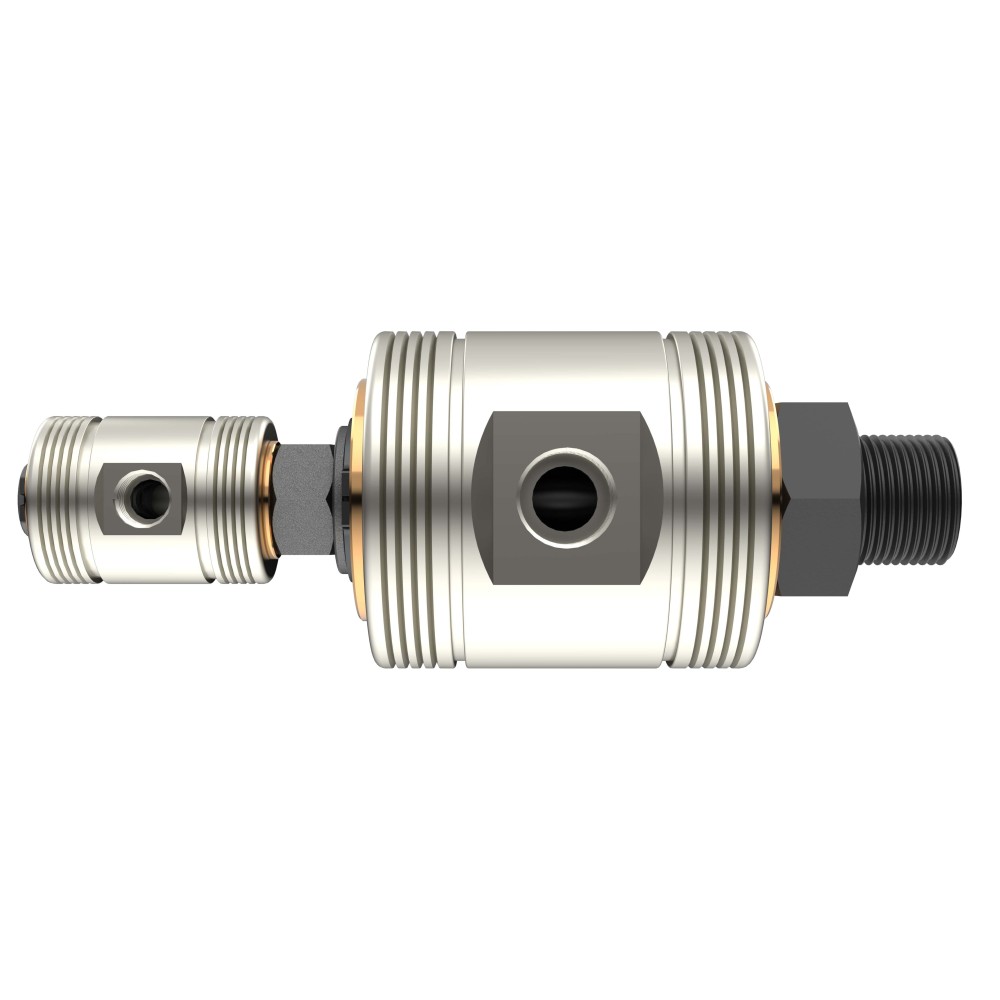

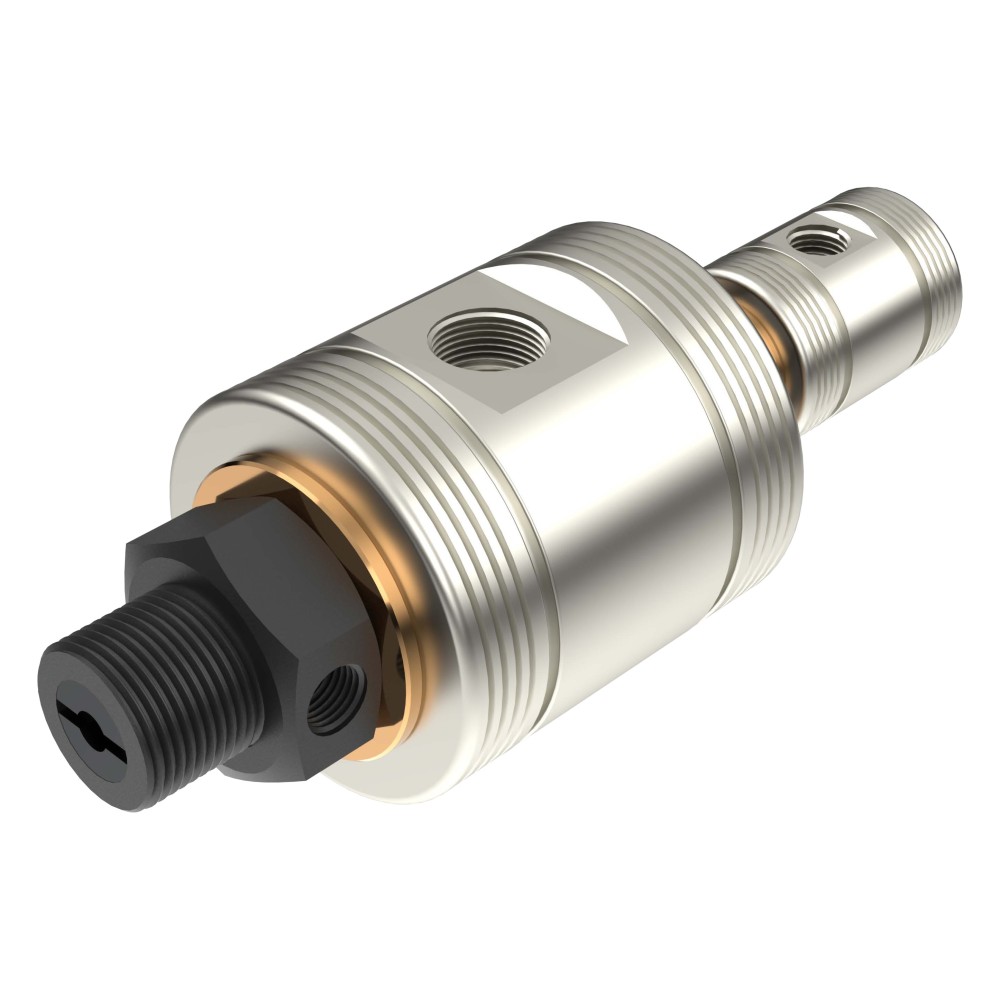

      6000 100 об/мин 200 бар 90 °C 1/4″–3/4″ BSPP, BSPT, NPT, FL, Metric

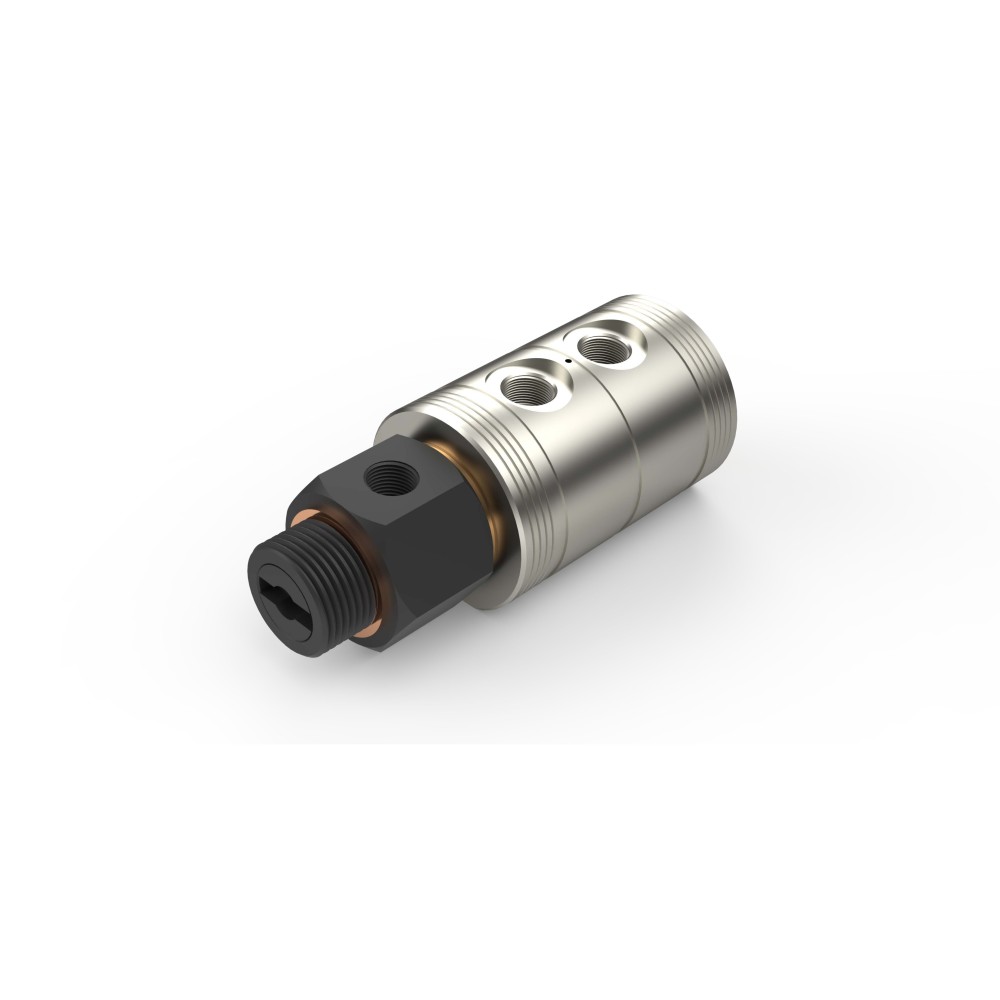

      7000 250 об/мин 200 бар 120 °C 2×1/4″–2×3/4″ BSPP, BSPT, NPT, FL, Metric

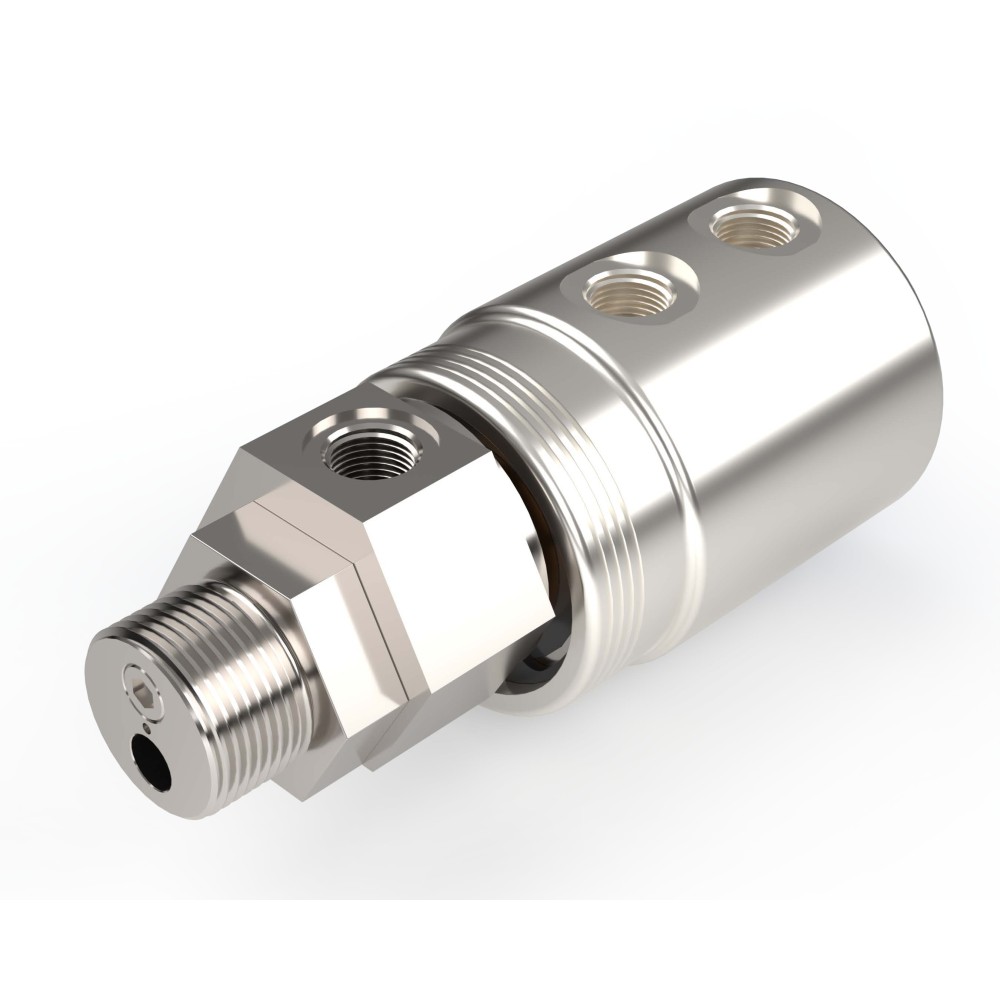

      7000TE 250 об/мин 200 бар 120 °C 2×1/4″–2×3/4″ BSPP, BSPT, NPT, FL, Metric

      Рабочие режимы серий для горячего и гидравлического масла различаются. Серия 4000HO рассчитана на температуру до 280 °C и давление до 7 бар, а серия 5000N — на частоту вращения до 1500 об/мин и давление до 400 бар.

      Серии 6000, 7000 и 7000TE имеют двухпоточное исполнение, а 5000, 5000N и 5000Y — однопоточное. Для семейства 4000HO предусмотрены одно- и двухпоточные исполнения, а также стационарная или вращающаяся сифонная система.

      Другие серии производителя — в разделе «Ротационные соединения Rototech».

      Как подобрать соединение, если артикул неизвестен

      Для предварительного подбора отправьте в Ankamix:

      • фотографии установленного соединения;
      • обозначения и маркировку на корпусе, если они сохранились и читаются;
      • тип масла и назначение контура;
      • рабочую и максимальную температуру;
      • рабочее и максимальное давление;
      • частоту вращения;
      • тип и размеры присоединений;
      • схему потока;
      • модель оборудования или установленного соединения, если она известна;
      • чертёж или измеренные монтажные размеры.

      Рекомендации по монтажу

      При установке ротационного соединения:

      • сначала присоединяют гибкие шланги, затем устанавливают соединение на оборудование;
      • не допускают эксцентричного монтажа;
      • проверяют, что шланги сохраняют необходимую гибкость при рабочем давлении и температуре;
      • не подключают ротационное соединение жёстко непосредственно к подающему или обратному трубопроводу.

      После монтажа проверяют плавность вращения. При ненормальном вращении соединение снимают и устанавливают повторно.

      Другие ротационные соединения по рабочей среде

      Частые вопросы

      Чем отличаются соединения для горячего и гидравлического масла?

      Они рассчитаны на разные рабочие режимы. Для горячего масла особенно важна допустимая температура, тогда как гидравлические серии могут быть рассчитаны на значительно более высокое давление.

      Какие серии Rototech предназначены для горячего масла?

      Для горячего масла предназначены серии 3000HO-T1, 3000HO-T2, 4000HO-T1 и 4000HO-T2. Максимальная температура для семейства 3000HO составляет 160 °C, а для 4000HO — 280 °C.

      Какие серии Rototech предназначены для гидравлического масла?

      Для гидравлического масла предназначены серии 5000, 5000N, 5000Y, 6000, 7000 и 7000TE. Они отличаются по давлению, частоте вращения и конструкции потока.

      Подходит ли серия 5000Y для воды?

      Да. Серия 5000Y предназначена для гидравлического масла и воды.
